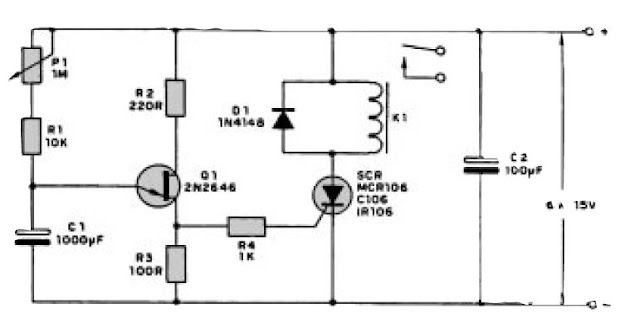

CIRCUITO TEMPORIZADOR DE TIEMPOS LARGOS

Posted by Juan Francisco | Monday, March 25, 2013 | Category: | 0 comentarios


Este trimer permite obtener intervalos de hasta 10 minutos según la calidad del capacitor C1 que debe tener un mínimo de fugas. El ajuste del tiempo se efectúa con P1. Para rearmar el circuito es preciso desconectar momentáneamente la fuente de alimentación, y si estuviera por comenzar enseguida un nuevo ciclo, será conveniente cortocircuitar los terminales de C1 para descargarlo totalmente. El relé tiene una bobina de acuerdo con la tensión de la fuente de alimentación.

CIRCUITO TACOMETRO CON 555

Posted by Juan Francisco | | Category: | 0 comentarios


El instrumento puede ser un miliamperímetro de 0 - 1MA o un VUmetro común de 200mA. Según la intensidad de la señal de entrada, debe intercalarse un resistor de valor conveniente, en el circuito. La alimentación se efectúa con 12V o más. Para valores mayores, el resistor de 270 ohm debe aumentarse.

CIRCUITO SIRENA MULTIUSO

Posted by Juan Francisco | | Category: | 0 comentarios


Esta es una configuración diferente de sirena que combina un multivibrador y un oscilador común. Para alimentar con 12V, cambie R1 y R3 por 10k y el transistor Q3 por un BD138 o TIP32 con disipador. El ajuste del funcionamiento se hace en P1 y P2. C3 determina el tono y los demás capacitores la frecuencia de modulación.

CIRCUITO SIRENA MODULADA CON LM389

Posted by Juan Francisco | | Category: | 0 comentarios


Esta sirena modulada tiene por base un LM389 que, además de un amplificador completo, también incorpora 3 transistores independientes que son aprovechados en la elaboración del modulador. Los números junto a los transistores indican los pins correspondientes del LM389 que los contiene. Los dos potenciómetros sirven como controles de tono y modulación.

CIRCUITO SIRENA DE DOS TONOS

Posted by Juan Francisco | | Category: | 0 comentarios


La frecuencia básica del sonido producido está determinada por C3 y C4. La frecuencia de modulación está dada por C1 y C2. La señal de baja intensidad debe aplicarse en una etapa amplificadora de potencia. La alimentación es de 5V ya que se usa un integrado TTL.

CIRCUITO SIMULADOR MARINO

Posted by Juan Francisco | | Category: | 0 comentarios


Los osciladores unijuntura modulan el ruido blanco aleatoriamente y producen el efecto de las olas que rompen, con buen volumen, en un parlante. La fuente debe ser simétrica y tenemos los siguientes ajustes: P1, P2 - profundidad de modulación, P3, P4 - frecuencia de las “olas”, P5 - ajuste del punto de funcionamiento del amplificador (volumen).

CIRCUITO SEÑALIZADOR A LED DOBLE

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito encuentra aplicaciones en modelismo (ferromodelismo, nautimodelismo, etc.) y su frecuencia es controlada en P1. Los resistores de R3 a R6 tienen valores que dependen de la tensión de alimentación. Para 5 ó 6 volt son de 220 ohm, para 9V son de 330 ohm y para 12V de 560 ó 680 ohm. El electrolítico puede tener valores entre 1 y 10µF según la frecuencia deseada.

CIRCUITO SECUENCIAL ACTIVADO AL TACTO

Posted by Juan Francisco | | Category: | 1 comentarios


A cada toque en la placa sensible se apaga un led y se enciende el siguiente. Los leds pueden sustituirse por etapas de excitación de relés para el control de mayor potencia. Recordemos que este circuito no tiene protección contra rebotes que pueden hacer que las posiciones salten con más de un toque, lo que debe evitarse en determinados casos.

CIRCUITO RELE INTERMITENTE

Posted by Juan Francisco | | Category: | 0 comentarios


Los tiempos de accionamiento y los intervalos son determinados por C1 y C2 y ajustado en una buena banda mediante P1 y P2. Los valores de C1 y C2 pueden modificarse a voluntad, en la banda indicada para obtener el comportamiento deseado para el circuito. El relé es del tipo MC2 RC1 para 6V o, también, MC2 RC2.

CIRCUITO REFORZADOR DE SEÑALES DE RF

Posted by Juan Francisco | | Category: | 3 comentarios


Este circuito amplificando señales de AM y FM, mejora la recepción de las radios poco sensibles. La bobina de RF se prepara enrollando de 100 a 150 vueltas de alambre 28 en una varilla de ferrite de unos 2 cm de longitud y 0,6 cm de diámetro. Las conexiones deben ser cortas para evitar la producción de oscilaciones.

CIRCUITO REFORZADOR DE SEÑALES DE RADIO

Posted by Juan Francisco | | Category: | 1 comentarios


Este circuito puede usarse para reforzar las señales en la banda de AM, ondas cortas y hasta en la de FM. Las conexiones deben ser cortas y hechas con alambre blindado en la entrada y salida del circuito. Los capacitores son todos cerámicos.

CIRCUITO RECTIFICADOR DE MEDIA ONDA (µA702)

Posted by Juan Francisco | | Category: | 0 comentarios


Este rectificador para señales pequeñas tiene salida nula cuando la tensión de entrada es positiva y tensión igual a la de entrada multiplicada por la relación R2/R1, cuando la tensión es negativa. La fuente debe ser simétrica y pueden ser experimentados diodos equivalentes a los indicados.

CIRCUITO DE RADIO EXPERIMENTAL

Posted by Juan Francisco | | Category: | 1 comentarios


Esta radio funciona con baterías solares que proporcionan tensiones entre 0,5 y 2V. Los micrófonos deben ser magnéticos, de alta impedancia (2k o más). La bobina está enrollada en una varilla de ferrite de 1 cm de diámetro con alambre 28AWG.

CIRCUITO PULSADOR ELECTRONICO

Posted by Juan Francisco | | Category: | 0 comentarios


La lámpara L1 de hasta 3A de corriente pulsa con una frecuencia determinada por el capacitor C3 y por el ajuste de P1. El SCR conectado a la lámpara debe tener disipador de calor, si la lámpara exigiera más de 500mA de corriente. La lámpara tiene tensión según la alimentación.

CIRCUITO PUERTA NOR TRANSISTORIZADA

Posted by Juan Francisco | | Category: | 0 comentarios


Se pueden agregar más entradas a esta puerta NOR (Nº 0) con 1 transistor. El led indica el estado de la salida en el colector del transistor, encenderá para el nivel alto. Este circuito también se recomienda para demostraciones, o sea, con finalidad didáctica.

CIRCUITO PUERTA NAND TRANSISTORIZADA

Posted by Juan Francisco | | Category: | 0 comentarios


Esta puerta NAND se alimenta con una tensión de 5 ó 6V y su disparo se efectúa con pulsos negativos de tensión. En el diagrama se tienen dos entradas, pero puede aumentarse el número.

CIRCUITO PROBADOR DE CONTINUIDAD

Posted by Juan Francisco | | Category: | 0 comentarios


La continuidad se verifica por el encendido del led que puede ser de cualquier clase. La corriente de prueba es sumamante baja, así que no es peligrosa para la integridad de los circuitos y componentes probados.

CIRCUITO PREAMPLIFICADOR UNIVERSAL

Posted by Juan Francisco | | Category: | 0 comentarios


Este preamplificador puede usarse con diversas fuentes de señales, con excelentes ganancias. Para micrófonos magnéticos de impedancia mediana y baja, fonocaptores magnéticos y captores de guitarra, R1 debe ser de 100k y para micrófonos de grabador (dinámicos), R1 debe ser de 220 a 470 ohms. El consumo de corriente es del orden de 1,5mA (sin señal de entrada).

CIRCUITO PREAMPLIFICADOR PARA MICROFONO IV

Posted by Juan Francisco | | Category: | 0 comentarios


El preamplificador del diagrama debe usarse con cápsulas de cristal o micrófonos de cristal, influirá el valor de C2 en la respuesta de frecuencia y de R1 en la adaptación de impedancias.

CIRCUITO PREAMPLIFICADOR PARA MICROFONO III

Posted by Juan Francisco | | Category: | 0 comentarios


Este preamplificador funciona con micrófono de alta impedancia porque entrega una señal de salida de impendancia de 50k aproximadamente. El transistor de efecto de campo puede ser cualquier equivalente del MFP102, si no se tiene éste.

CIRCUITO PREAMPLIFICADOR PARA MICROFONO II

Posted by Juan Francisco | | Category: | 0 comentarios


Este amplificador para micrófono es sugerido por la empresa National y usa la mitad de un circuito integrado LM387, con una ganancia de 52dB. El nivel de ruido es menor que -67dB y la distorsión armónica total es inferior a 0,1%. La sensibilidad de entrada es de 2mV para micrófonos o transductores de otros tipos de 200 ohm aproximadamente.

CIRCUITO PREAMPLIFICADOR PARA MICROFONO I

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito permite usar micrófonos dinámicos de impedancia relativamente baja, junto con amplificadores comunes que necesitan una señal de mayor intensidad en la entrada.


CIRCUITO PREAMPLIFICADOR DE ALTA Z

Posted by Juan Francisco | | Category: | 0 comentarios


El preamplificador presentado utiliza un transistor de efecto de campo común de juntura y presenta una elevadísima impedancia de entrada. La impedancia de salida es baja, del orden de las 15.

CIRCUITO PREAMPLIFICADOR CON TRANSISTORES

Posted by Juan Francisco | | Category: | 0 comentarios


Este preamplificador para micrófonos de alta y hasta de baja impedancia usa transistores PNP y se recomienda para configuraciones que tengan el positivo de la alimentación a masa. Los electrolíticos deben tener tensiones de trabajo de 16V, por lo menos. El transistor de entrada es el BC559 por su bajo nivel de ruido y alta ganancia. Alterando R2, la ganancia puede variarse.

CIRCUITO PREAMPLIFICADOR CON MEZCLADOR

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito presenta una impedancia elevada de entrada y puede aumentarse el número de entradas hasta un límite máximo de 10. La ganancia es excelente, permite la operación con fuentes de señales de poca intensidad. La salida es de baja impedancia, de 1k, con nivel suficiente para excitar la mayor parte de los amplificadores. Son esenciales las conexiones cortas y las entradas blindadas para evitar los zumbidos. Un resistor en serie con la fuente puede ayudar en el desacoplamiento y/o disminuir la tensión si se usaran más
de 12V.

CIRCUITO PREAMPLIFICADOR 741

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito tiene una ganancia aproximada de 50dB y puede funcionar con fuentes de señales de impedancia alta y mediana. La salida es de baja impedancia y no es necesario usar una fuente simétrica.

CIRCUITO PLATILLOS ELECTRONICOS

Posted by Juan Francisco | | Category: | 0 comentarios


Un generador de ruido blanco, formado por Q1, es la base de este generador de sonido de platillos que es disparado por un pulso positivo de entrada. La salida debe aplicarse a la entrada de un buen amplificador de audio. Este circuito puede servir de base para una excelente batería electrónica o bien como generador de ruidos.

CIRCUITO OSCILADOR TELEGRAFICO INTEGRADO

Posted by Juan Francisco | | Category: | 0 comentarios


La frecuencia de este oscilador es dada por R1, R2, R3 y por C1, C2 y C3, que pueden ser alterados en una buena banda de valores. P1 es el control de volumen, deberá usarse obligatoriamente un potenciómetro de alambre. S1 es el manipulador.

CIRCUITO OSCILADOR RECTANGULAR DE PRECISION

Posted by Juan Francisco | | Category: | 0 comentarios


El LM339 es un Quad-amplificador operacional de SGS, que opera como comparador de tensión en sus aplicaciones típicas. Este circuito trabajará en 100KHz, si se cambia el capacitor de 56pF (*) por uno de 75pF.

CIRCUITO OSCILADOR PARA ULTRASONIDO

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito produce una señal del orden de los 18kHz que puede reproducirse con un tweter común. El transformador es de salida de los empleados en radio a transistores. El parlante debe ser de 8. Si lo desea, cambiando los valores de C1 y C2, puede variar la frecuencia (mayor valor da una frecuencia menor y viceversa).

CIRCUITO OSCILADOR MODULADO - CMOS

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito produce oscilaciones rectangulares a intervalos. El 4011 oscila cuando por acción del 4069 (modulador) se lleva el pin 5 al nivel LO. Por lo tanto la frecuencia de modulación está determinada por el capacitor C1 de 220nF y la frecuencia de las oscilaciones por el capacitor C2 de 10nF. La alimentación puede estar entre 5 y 15V.

CIRCUITO OSCILADOR ASTABLE DE 1KHZ

Posted by Juan Francisco | | Category: | 0 comentarios


La frecuencia de este circuito está dada por los valores de los componentes que forman las celdas “T”. Los capacitores C1, C2 y C3 deben estar en la relación: C1 = C2 = C3/2. La frecuencia está dada por la fórmula dada en el circuito y la alimentación debe ser simétrica. P1 ajusta la intensidad de la señal de salida y P2, el punto de oscilación. La señal de salida tiene forma senoidal.

CIRCUITO OSCILADOR DOBLE-T

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador de doble T con amplificador operacional produce señales en una banda de frecuencias que depende de los valores de los componentes usados. Junto al diagrama está la fórmula que se usa para determinar los valores de los componentes en función de la frecuencia. La fuente debe ser simétrica con tensión entre 9 y 15V.

CIRCUITO OSCILADOR DE RELAJACION MODULADO

Posted by Juan Francisco | | Category: | 0 comentarios


La frecuencia de modulación está dada por C1 y controla con P1. La profundidad de modulación está dada por P2. P3 controla la tonalidad del sonido, que también depende de C4. Las dos salidas posibles de este circuito se muestran con formas de onda en diente de sierra.

CIRCUITO OSCILADOR DE POTENCIA

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito entrega un par de watt de sonido a un parlante de 8. Los transistores de salida deben montarse con un disipador de calor. La frecuencia se ajusta con P1 y también depende del valor de C1. El oscilador entra en operación al presionar S1.

CIRCUITO OSCILADOR DE F.I. CON FILTRO CERAMICO

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador produce una señal de 455kHz aproximadamente según el filtro cerámico usado. Podemos hacer un calibrador preciso para radios, basado en esta configuración.


CIRCUITO OSCILADOR DE 2 TONOS

Posted by Juan Francisco | | Category: | 0 comentarios


La frecuencia de este oscilador está determinada fundamentalmente por C2 y C3. La alimentación debe ser de 5V por las características del integrado que es un TTL.

CIRCUITO OSCILADOR DE CUADRATURA

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador posee dos salidas que son desfasadas en 180 grados (función seno y coseno) y debe ser alimentado con fuente simétrica. Se usa un amplificador operacional doble y su eficacia depende de la precisión de los capacitores y resistores.

CIRCUITO OSCILADOR DE BAJA FRECUENCIA

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador, sugerido por Texas Inst., proporciona una señal rectangular en la frecuencia de 0,5Hz. Los componentes pueden ser alterados según la fórmula dada junto al diagrama, para obtener otras frecuencias. La fuente debe ser simétrica con tensión máxima de 18 volt.

CIRCUITO OSCILADOR DE 3 TONOS

Posted by Juan Francisco | | Category: | 0 comentarios


Los tonos obtenidos al presionar los interruptores dependen de los ajustes de P1, P2 y P3. La banda de ajustes depende también de C1 que puede tener valores entre 47nF y 220nF. La potencia es relativamente baja y podrá sustituirse el altoparlante por un resistor de 100 ohm y llevar la señal a la entrada de un amplificador.

CIRCUITO OSCILADOR CONTROLADO POR TENSION

Posted by Juan Francisco | | Category: | 0 comentarios


Este conversor tensión/frecuencia utiliza un solo integrado 4046 y permite obtener variaciones en la banda de 100:1 y hasta 1000:1. La tensión entre el pin 12 y masa permite variar el mínimo de la banda de frecuencias de manera que con OV no se tenga una frecuencia nula.

CIRCUITO OSCILADOR CONTROLADO A CRISTAL

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador tiene una señal de salida con amplitud típica alrededor de 1,35 volt y puede operar en otras frecuencias, de acuerdo con el cristal elegido. La fuente debe ser de dos tensiones (-6 y +12V) y los valores de los resistores no son críticos.

CIRCUITO OSCILADOR AMORTIGUADO

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador produce el sonido de una campana, gong o tamboril, según el ajuste del potenciómetro de 47k. El valor de C1, C2 y C3, que deben estar relacionados en la forma indicada, determina la frecuencia de la señal obtenida.

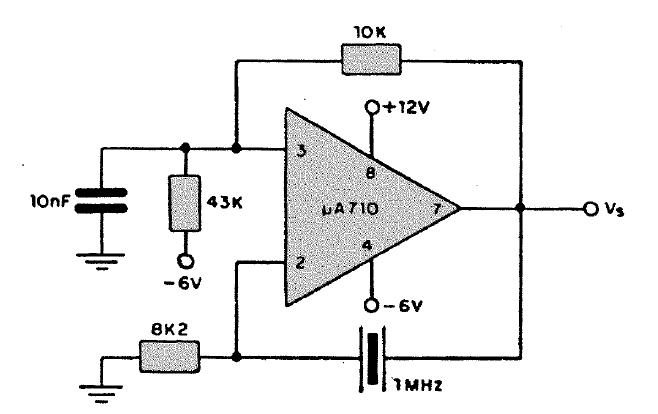

CIRCUITO OSCILADOR A CRISTAL

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito puede excitar una entrada TTL y su frecuencia está determinada por el cristal, deben respetarse los límites del integrado en el caso de otros valores. La alimentación puede efectuarse con tensiones entre 5V y 15V. Para 5V se excitan los integrados TTL y para otras tensiones la excitación es de los integrados CMOS.

CIRCUITO DE OSCILADOR A CRISTAL DE 1MHz CMOS

Posted by Juan Francisco | | Category: | 0 comentarios


Este oscilador opera con tensiones de 5 a 15V y su frecuencia depende del cristal utilizado. El integrado es un 4001 y la alimentación positiva se hace en el pin 14. La alimentación negativa se hace en el pin 7. Sólo se usa la mitad del integrado, puede aprovecharse la mitad restante para otro oscilador u otra finalidad.

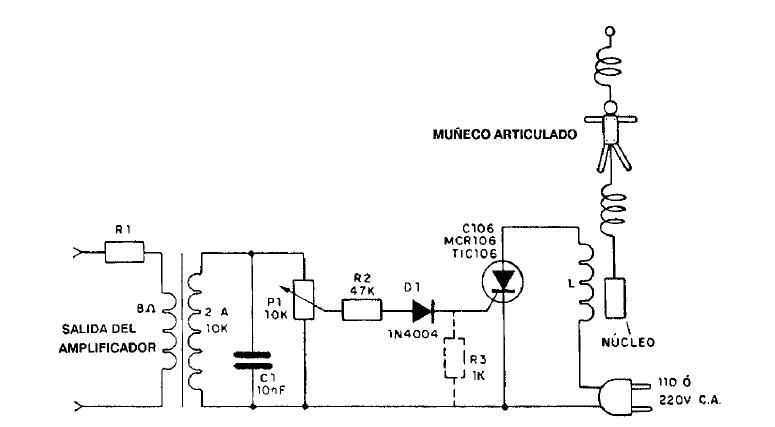

CIRCUITO PARA JUGUETE MOVIL ELECTRONICO

Posted by Juan Francisco | | Category: | 0 comentarios


Este aparato puede hacer bailar un muñeco al ritmo de la música, si se lo conecta a la salida de un amplificador. L es la bobina  de un transformador de 220V a 6V de hasta 500mA, sin núcleo, y el núcleo móvil, ligado al muñeco por un resorte, es una varilla de ferrite o un tornillo. T1 es un transformador de salida de audio invertido y R1 tiene 1?x1W. R3 es necesario en el caso de que el SCR sea una TIC106D.

CIRCUITO MODULADOR PARA MUSICA ELECTRONICA

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito puede usarse como base para un trémolo, vibrato, sirena y también para la producción de pulsos con intervalos. La frecuencia de los pulsos se regula con P1 y su intensidad con P2. C1 determina la banda de frecuencias producidas.

CIRCUITO MODULADOR PARA GUITARRA (WA-WA)

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito produce efectos moduladores del sonido de una guitarra, si se intercala entre el captador de alta impedancia, o preamplificador, y el amplificador. Los cables de entrada y salida deben ser blindados. El potenciómetro P1 se acopla al pedal de efectos.

CIRCUITO MODULADOR INFRARROJO

Posted by Juan Francisco | | Category: | 0 comentarios


Este circuito puede servir de base para un control remoto infrarrojo, exigirá una corriente del orden de 140mA (25V) y podrá excitar 12 leds. El transistor de potencia debe ser montado en un disipador de calor. La frecuencia máxima de modulación está alrededor de 200kHz.

CIRCUITO MONITOR DE AUDIO

Posted by Juan Francisco | | Category: | 0 comentarios


El led encenderá y guiñará en este circuito en presencia de señales de audio en su entrada, aunque sean de poca intensidad. La fuente debe ser sintética, con tensiones entre 5 y 15V. El resistor en serie con el led de 470 ohm para tensiones entre 5 y 9V, de 1k para tensiones de 9 a 15V.
