Diseño de un polipasto / Hoist Desing

Posted by Juan Francisco | Sunday, February 19, 2012 | Category: | 1 comentarios










Puede descargar el modelo 3D Aqui. Deje sus comentarios.
You can download the 3D file Here. Leave your comments.

Saturday, February 11, 2012

Tutorial Diseño de un corazón para el día de San Valentín / Saint Valentine's Heart Desing

Posted by Juan Francisco | Saturday, February 11, 2012 | Category: | 0 comentarios






Puede descargar el tutorial Aqui , deje sus comentarios.
You can Download the tutorial Here , leave your comments.

Friday, February 3, 2012

Ejercicio número 5 paso a paso de geometría descriptiva / step by step descriptive geometry problem number 5

Posted by Juan Francisco | Friday, February 3, 2012 | Category: | 0 comentarios





Please leave your comment below.
Por favor deje su comentario abajo.
Puede descargar el archivo Aqui / You can download the file Here

Thursday, February 2, 2012

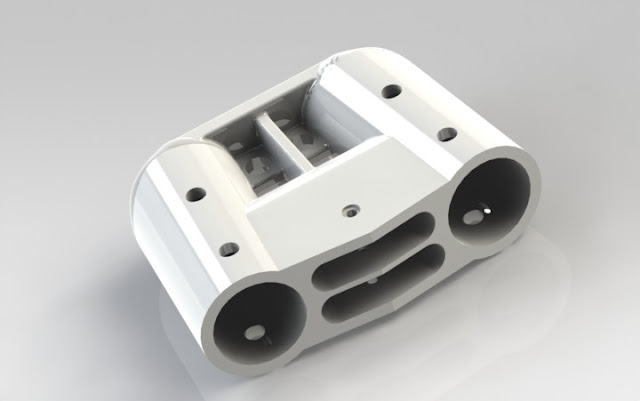

Diseño de Protector de Tubos / Tube Protector Design

Posted by Juan Francisco | Thursday, February 2, 2012 | Category: | 22 comentarios



Fuente: RicardoAstemar

Si desea el modelo 3D , deje un comentario
If you want the 3D model , please leave a comment

Diferencias entre AutCAD y SolidWorks / Differences between AutoCAD and SolidWorks

Posted by Juan Francisco | | Category: | 1 comentarios



Procedimientos de diseño

AutoCAD
SolidWorks
Documentos de dibujos
Líneas 2D dibujadas en una plantilla de "modelo"
Piezas 3D y ensamblajes generan dibujos 2D
Dibujo
Herramientas de Dibujar (procedimiento básico)
Herramientas de croquizar (procedimiento alternativo)
Colocación precisa de entidades
Líneas y otras entidades a tamaño completo y colocadas exactamente
Entidades croquizadas primero, luego cotas y relaciones controlan el tamaño y la colocación
Anotaciones
Notas y bloques
Notas, bloques y muchas herramientas de anotaciones
Impresiones
Trazados desde "presentaciones" basadas en el "modelo" dibujado
Imprimir directamente desde un documento de dibujo
Interfaces de usuario

AutoCAD
SolidWorks


Acceso a las herramientas
línea de comandos, métodos abreviados del teclado, barras de herramientas, menús y menús contextuales
barras de herramientas, menús, métodos abreviados del teclado y menús contextuales
Color de fondo
fondo negro con líneas blancas predeterminado puede personalizarse
fondo degradado con líneas a colores (los cuales indican estados) y modelos de sólidos a colores; fondo color mylar para dibujos, todo se puede personalizar
Menús
se puede personalizar por medio de programación
sensibles al contexto y personalizables en los cuadros de diálogo
Menús contextuales
para copiar y pegar, restablecer el último comando, etc.
sensibles al contexto y personalizables en los cuadros de diálogo



Barras de herramientas
se pueden modificar a través de programación de menú y personalizar en el cuadro de diálogo
sensibles al contexto y personalizables en los cuadros de diálogo
Línea de comandos
punto de entrada del usuario predeterminado
complemento 2D Emulator
Sistemas de coordenadas
Sistema de Coordenadas del Usuario, o User Coordinate System (UCS)
sistema de orígenes, como origen de pieza, origen de ensamblaje y orígenes de croquis
Planos
posibilidad de cambiar el "UCS" para crear diferentes orientaciones
los planos predeterminados son: Alzado, Planta y Vista lateral; los otros son personalizados
Orientación
barra de herramientas con vistas estándar, además de varias orientaciones isométricas
barra de herramientas con vistas estándar además de varias orientaciones isométricas, normales y predeterminadas
Panel de gestión
El "AutoCAD Design Center" gestiona archivos y presentaciones
Panel de tareas con Recursos de SolidWorks, Biblioteca de diseño y Explorador de archivos; el panel izquierdo contiene el gestor de diseño del FeatureManager, los PropertyManagers, el ConfigurationManager y los gestores de los complementos, a los que se accede haciendo clic en las pestañas o partiendo el panel
Elementos reutilizables
Herramientas de paletas
Biblioteca de diseño



Métodos de selección
haga clic en un objeto, seleccione con un cuadro o seleccione con una cruz, presione Ctrl al seleccionar múltiples objetos
haga clic en un objeto, seleccione con un cuadro o con una cruz, presione la tecla Ctrl mientras selecciona múltiples objetos haga clic en el gestor de diseño del FeatureManager
Comentarios de selección
comentarios en la línea de comandos
el cursor cambia de forma para indicar el tipo de objeto que se está croquizando o enfocando y se ofrecen comentarios en la barra de estado
Funciones de visualización
hacer zoom y trasladar, además de estructura alámbrica, líneas ocultas visibles, sin líneas ocultas
zoom, girar y trasladar, además de estructura alámbrica, líneas ocultas visibles, sin líneas ocultas, sombreado, aristas en modo sombreado, sombras en modo sombreado, perspectiva y vista de sección del modelo
Rejilla y enganchar
barra de herramientas con herramientas de resolución; mallas de visualización y de resolución, ángulo de resolución ajustable; la función Resolución y rejilla contribuye a la mayor precisión del dibujo
enganches de croquis; enganchar a geometría al vuelo; rejillas de visualizar y de enganchar, se puede alinear la rejilla con la arista del modelo; la precisión se obtiene por medio de cotas y relaciones
Arrastrar
se arrastran objetos utilizando rejillas
se seleccionan objetos y se arrastran; también se puede cambiar la forma de los objetos arrastrándolos
Opciones
cuadro de diálogo con pestañas para:
-
archivos
-
visualizar
-
abrir y guardar
-
trazado
-
sistema
-
preferencias de usuario
-
dibujo
-
selección
-
perfiles
cuadro de diálogo con pestañas para:
-
opciones de sistema que se aplican a todos los documentos
-
propiedades de documento que se aplican al
documento actualmente activo
Ayuda
- Herramienta, menú o comando de Ayuda
-
presione F1 con la línea de comandos activada
-
información sobre herramientas
-
comentarios de la línea de comandos
- Herramienta o menú de Ayuda
-
botones de Ayuda en los cuadros de diálogo y PropertyManagers o presione F1
-
Sugerencias rápidas
- Manual Novedades interactivo
-
información sobre herramientas
-
información de la barra de estado
-
glosario
-
temas de ayuda para los complementos
Terminología
Esta tabla contiene algunos términos de AutoCAD y los términos equivalentes en SolidWorks.
AutoCAD
SolidWorks
matriz
matriz
cota asociativa
cota paramétrica
rayado asociativo
área rayada
Curva de B-spline
spline
limitante
relación
plano de construcción
plano
cota continua
cota de coordenadas
designación por captura
designación por captura
estilo de acotación
favorito de cota
extensiones de dibujo
cuadro delimitador
desfase de líneas de referencia
separación de líneas de referencia
inutilizar en todas las ventanas
suprimir
entorno inicial
formato de hoja de dibujo
punto de interpolación
punto de spline
presentación
hoja de dibujo
tipo de línea
estilo de línea
espacio modelo
documento de pieza o de ensamblaje 3D
vista etiquetada
orientación
enganche de objetos
enganches de croquis
matriz polar
matriz circular
resolución polar
enganchar a ángulo
regenerar
reconstruir
plantilla de dibujo
plantilla de dibujo
reutilizar en todas las ventanas
desactivar supresión
ventana
vistas estándar 3D y etiquetadas
selección por ventana
selección por cuadro
