El presente sitio presenta diseños y proyectos realizados con Solidworks y otros programas 3d , además de laminas y modelos 3d para practicar en casa, con el único objetivo de poder aprender y explorar la capacidad de Solidworks, no existiendo en ningún caso fines de lucro.

Monday, February 28, 2011

Sierra reciprocante en SolidWorks

Posted by Juan Francisco | Monday, February 28, 2011 | Category: | 0 comentarios

Bebedero Automatizado para aves de Corral en SolidWorks

Posted by Juan Francisco | | Category: | 0 comentarios

Maquina Automatizada Lavadora de Papas en Solidworks

Posted by Juan Francisco | | Category: | 2 comentarios

Soplete para pintar mejorado en SolidWorks

Posted by Juan Francisco | | Category: | 1 comentarios

Sunday, February 27, 2011

Plano de iPhone 3G / iPhone 3G plan

Posted by Juan Francisco | Sunday, February 27, 2011 | Category: | 4 comentarios


Fig.01.- Planos del iPhone 3G / iPhone 3G Plan.

Fig.02.- Modelo de iPhone 3G, fuente Apple / iPhone 3G Model , source Apple.
Puede descargar el plano del iPhone 3G Aqui / You can download the iPhone 3G plan Here

Saturday, February 26, 2011

Trampa para animales menores

Posted by Juan Francisco | Saturday, February 26, 2011 | Category: | 2 comentarios

La presente trampa ayuda a cazar pequeños animales que causan daño en los cultivos ,tales como: zarigüellas , comadrejas , mapaches ,etc.

Fig.01. Trampa para animales perjudiciales a los cultivos.
Fuente: Diseño Propio / Source: Own Design.

Monday, February 21, 2011

Motor de ocho cilindros en forma de V (Motor V8) / V8 Engine

Posted by Juan Francisco | Monday, February 21, 2011 | Category: | 155 comentarios

Un motor de ocho cilindros "V8" , es una configuración muy común para camionetas, automóviles de gran tamaño y en los llamados "muscle cars". Su cilindrada en raras ocasiones es inferior a los 3.0L y ha llegado a acercarse a los 9.0L.

El ángulo entre bancos más común es el de 90º. Esta configuración obtiene un motor ancho y bajo en dimensiones. Como muchos motores V6 y V10 han sido obtenidos de los diseños del V8, normalmente usan el ángulo de 90º también, pero con algunos cambios, como por ejemplo bielas más complejas, para igualar el ciclo de encendido.

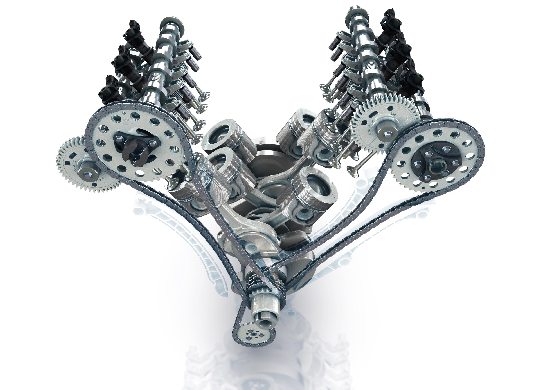

El video que se muestra a continuación presenta el funcionamiento del mecanismo interior del motor de ocho cilindros V8.


Fuente: Para el diseño del siguiente motor de ocho cilindros V8 , tome como referencia el texto “Manual de Automóviles 50 .a edición ”, M. Arias-Paz Editorial Dossat – España Madrid, por lo que puedo advertir que las medidas tomadas no son excatas sino aproximadas.
Pueden descargar la pieza aqui , no sea ingrato deje su comentario.

El siguiente video muestra a un motor de ocho cilindros con mayor detalle de funcionamiento.


Fuente: YouTube

Sunday, February 20, 2011

Impresora 3D / 3D Printer

Posted by Juan Francisco | Sunday, February 20, 2011 | Category: | 0 comentarios

Las impresoras 3D son una tecnología desarrollada por el MIT (Massachusetts Institute of Technology) para transformar archivos CAD en 3 dimensiones en prototipos reales. Del mismo modo que una impresora convencional es capaz de imprimir una hoja de papel con los esquemas realizados en un programa CAD 2D, las impresoras 3D son capaces de dar cuerpo a los diseños en 3 dimensiones.

Fig. Modelo tridimensional que se obtiene con una impresora 3D

La geometría del modelo se construye esparciendo una capa de polvo, imprimiendo una sección horizontal de la pieza y después repitiendo el proceso (esparcir polvo e imprimir sección) hasta terminar la pieza.

Las capas se construyen una encima de otra hasta que la pieza se completa. La geometría de la pieza se soporta gracias al polvo “no-imprimido”, lo que permite un amplio rango de de complejidad en las piezas. Esta tecnología no necesita estructuras de soporte durante la fase de construcción, ya que el polvo cumple esa función hasta que la pieza se desentierra de la cubeta de fabricación.

Esta tecnología tiene múltiples aplicaciones en campos muy diferentes. Actualmente se utiliza en industrias como automoción, diseño de calzado, arquitectura, packaging, medicina, educación o topografía.

Fuente: MIT

Fuente del video: ZPrinter 450
