CIRCUITO LLAVE ACTIVADA POR TONO

Posted by Juan Francisco | Monday, March 25, 2013 | Category: |

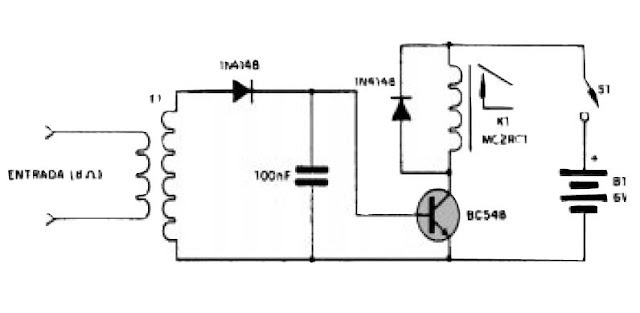

Con este circuito se puede accionar un relé a partir de una señal de audio obtenida en la salida de una radio común (AM o FM), grabador u otro. El nivel de señal se ajusta por el propio control de volumen del aparato excitador. La conexión se hace en la salida de audífono o en el parlante. El capacitor de 100nF puede ser aumentado en caso de problemas con ruidos de recepción. Con alimentación de 12V, el relé puede ser el MC2RC2.
