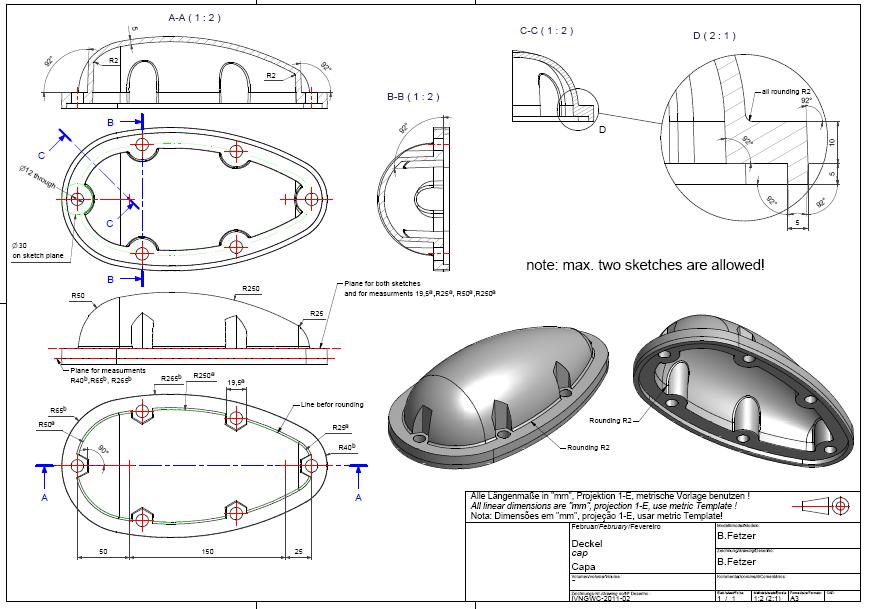

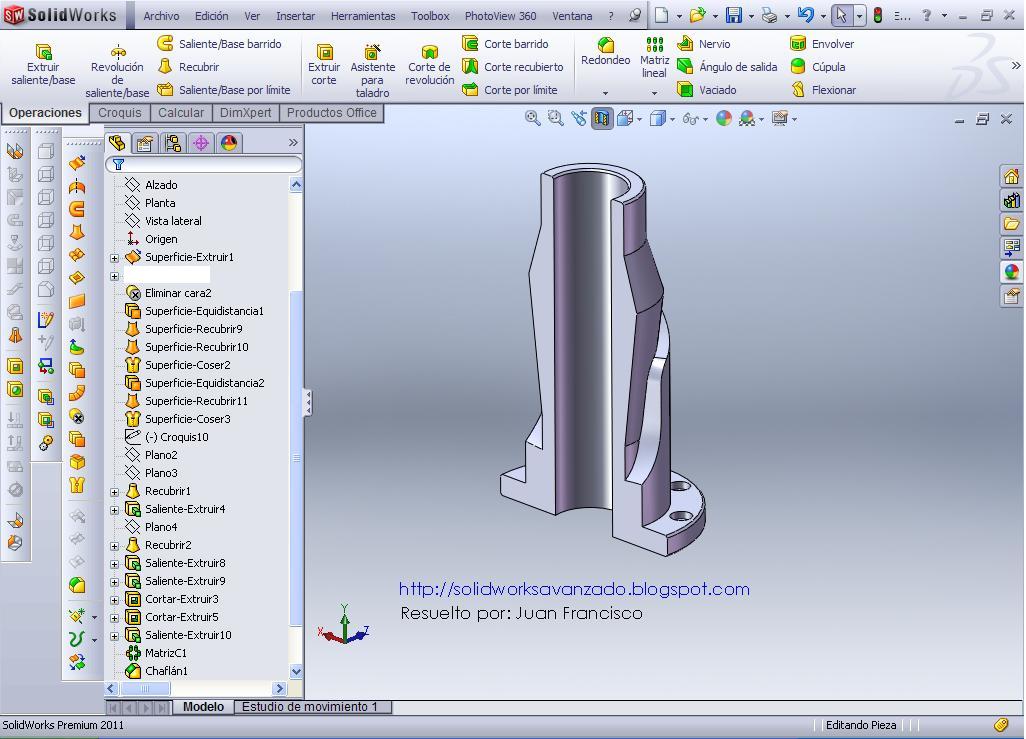

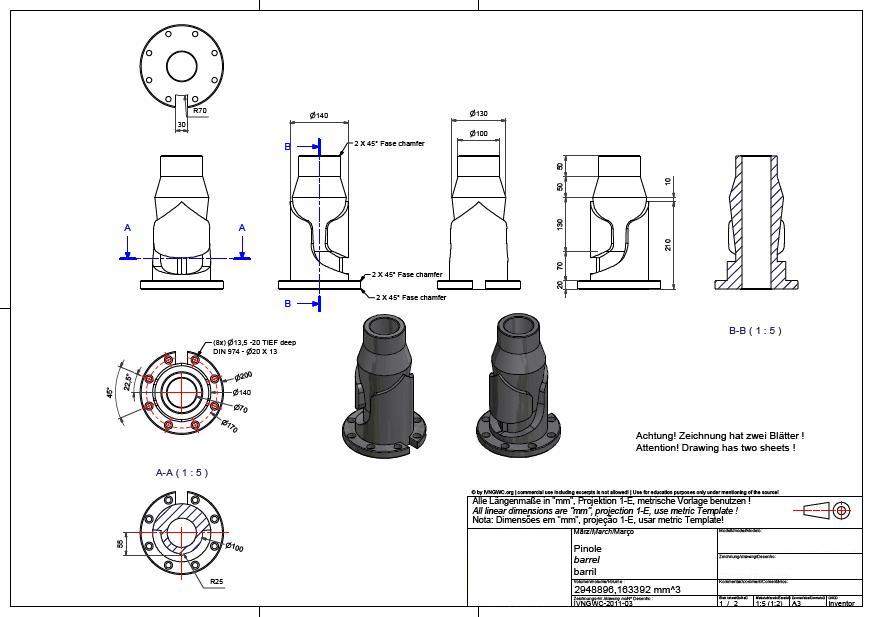

El presente ejercicio a simple vista parece sencillo ,pero tiene un truco escondido de diseño, para los que desean analizarlo les dejo el fichero correspondiente en la parte inferior del post.

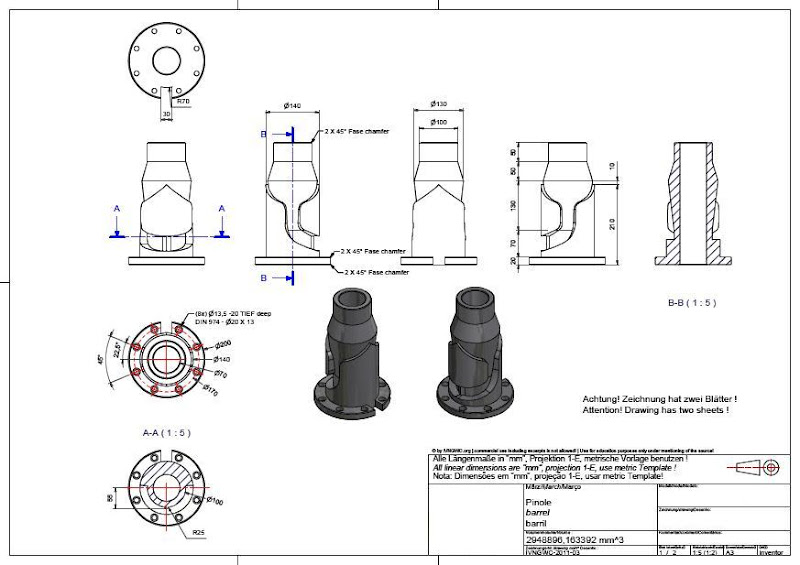

Figura. 01

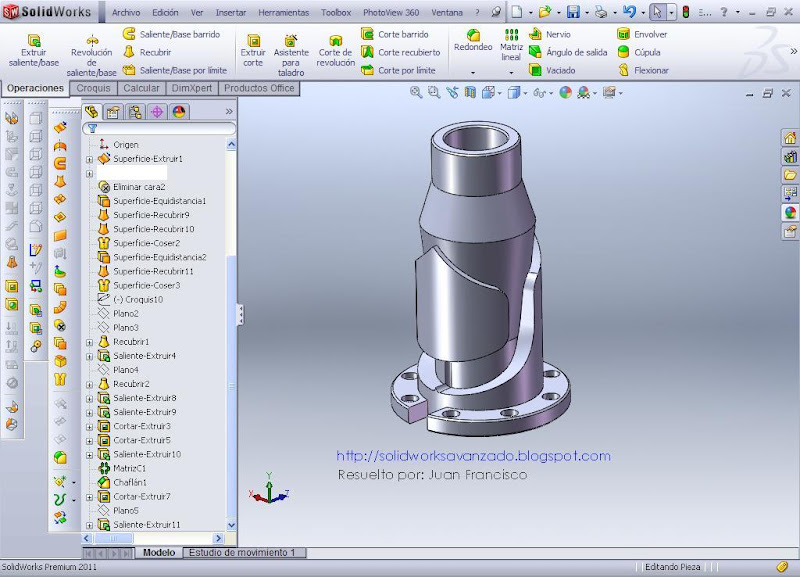

Figura. 02

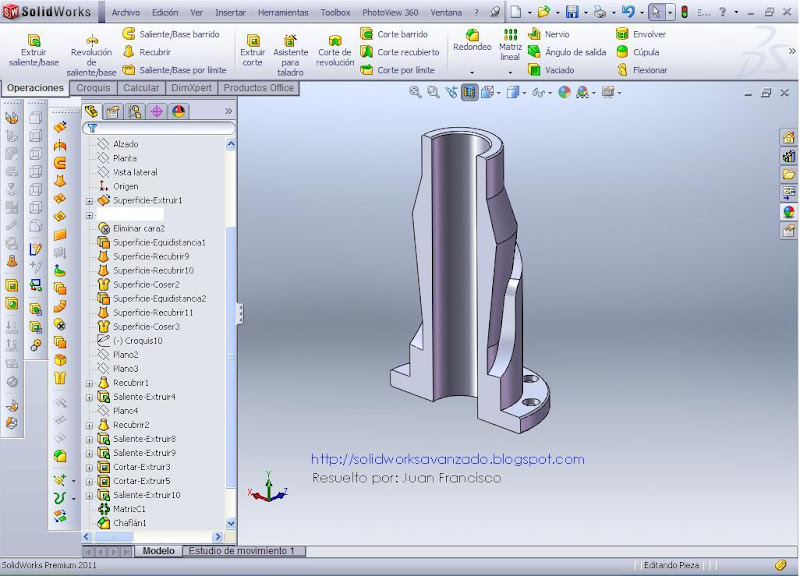

Figura. 03

Fig. 04

Figura. 05

Figura. 06
Puede descarga la pieza desde Aqui , no sea ingrato deje su comentario.

Sunday, March 20, 2011

Ejercicio Resuelto del mes de Noviembre del 2010

Posted by Juan Francisco | Sunday, March 20, 2011 | Category: | 2 comentarios

El presente ejercicio a simple vista parece sencillo ,pero tiene un truco escondido de diseño, para los que desean analizarlo les dejo el fichero correspondiente en la parte inferior del post.

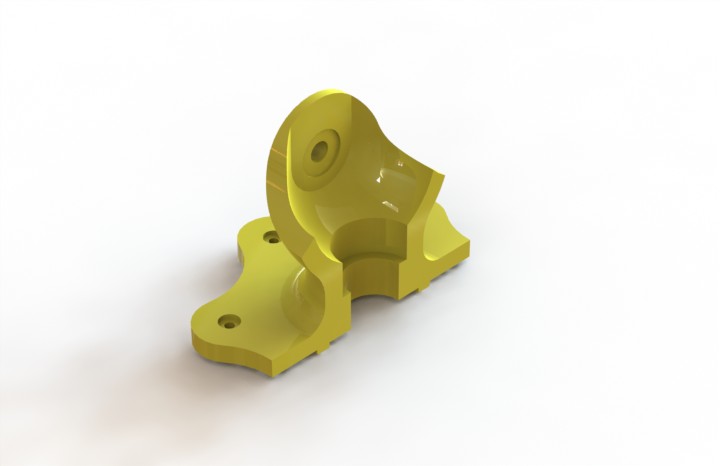

Fig.01. Render de Rótula , PhotoView 2011.

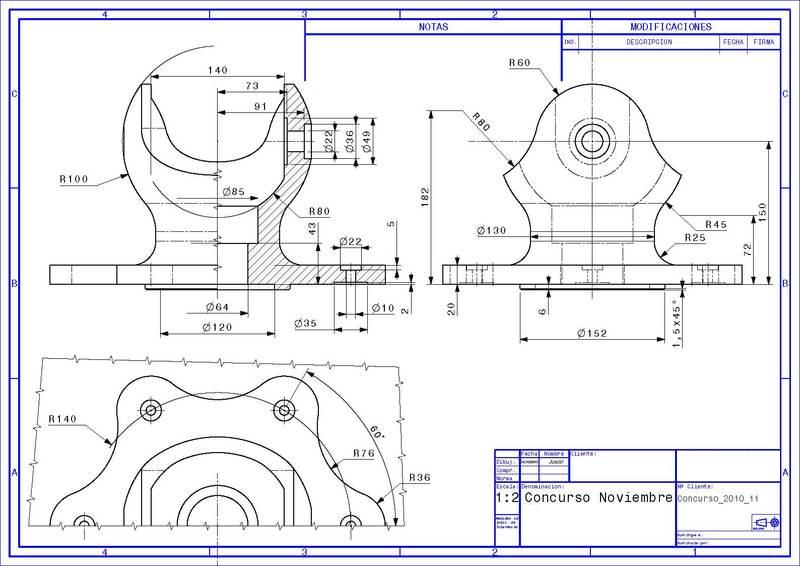

Fig.02. Plano de Rótula.

Fig.03. Render de Rótula , PhotoView 2011.

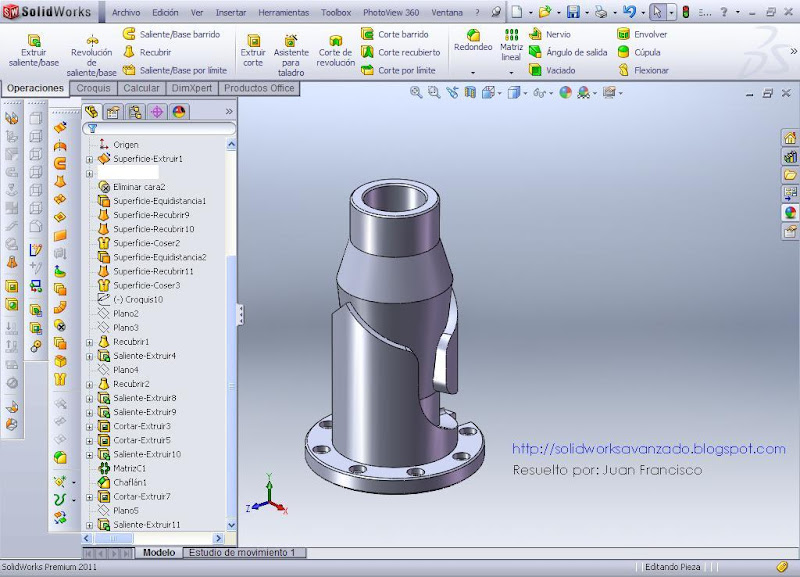

Fig.04. Rótula en edición , SolidWorks 2011.
Puede descargar la pieza Aqui , el plano Aqui

Saturday, March 19, 2011

Estructura de ADN en SolidWorks / ADN Structure in SolidWorks

Posted by Juan Francisco | Saturday, March 19, 2011 | Category: | 5 comentarios

El ADN (ácido desoxirribonucleico) es una molécula de doble cadena que se dobla en una hélice como una escalera en espiral. Cada cadena está compuesta de una columna de azúcar-fosfato y numerosos químicos base juntados en pares. Las cuatro bases que conforman los escalones en la escalera en espiral son adenina (A), timina (T), cistosina (C) y guanina (G). Estas escaleras actúan como las "letras" de un alfabeto genético, combinándose en secuencias complejas para formar palabras, oraciones y párrafos que actúan como instrucciones para guiar la formación y funcionamiento de la célula huésped.


Fig. Estructura de ADN modelada en SolidWorks 2011.



Video hecho con SolidWorks Motion 2011.

Puede descargar la pieza Aqui , no sea Ingrato deje su comentario.

Wednesday, March 16, 2011

Ejercicio Resuelto del Mes de Febrero del 2011

Posted by Juan Francisco | Wednesday, March 16, 2011 | Category: | 39 comentarios

El presente ejercicio a simple vista pareciera sencillo ,pero tiene un truco escondido de diseño, para los que desean analizarlo les dejo el fichero correspondiente en la parte inferior.



Puede descargar la pieza aqui ,no sea ingrato deje su comentario.

Friday, March 11, 2011

Proceso de Fabricación de tuercas y pernos

Posted by Juan Francisco | Friday, March 11, 2011 | Category: , | 6 comentarios

El siguiente video muestra el proceso de fabricación de tuercas y pernos.
No sea ingrato deje su comentario.

Fabricación de engranajes cilindricos


Video muestra la Fabricación de engranajes cilindricos

Thursday, March 10, 2011

Fórmulas Matemáticas para el Diseño de Engranajes y Tornillo Sin Fin

Posted by Juan Francisco | Thursday, March 10, 2011 | Category: | 34 comentarios

El siguiente documento en (*.pdf),contiene información fundamental para el diseño de ruedas dentadas como son los engranajes , ademas de diseño de tornillo sin fin descargar , No sea ingrato deje su comentario.

Render con Botella de 2 litros

Posted by Juan Francisco | | Category: | 7 comentarios

Ejercicio de render con una botella de 2 litros , no es una fotografía.

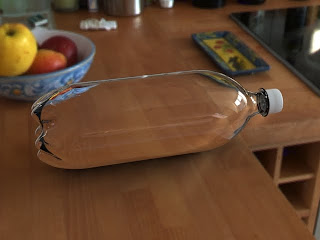

Fig.01. Primer Render con botella de 2 litros.

Fig.02. Botella en el modo de edición.

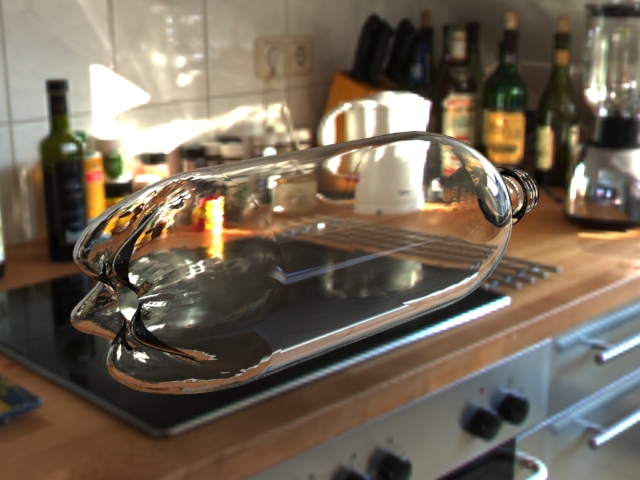

Fig.03. Segundo render ,cambiando los parámetros de las escalas.
Cotas de la botella (*.pdf) : Click Aquí la pieza se puede descargar Aquí , el ensamble se puede descargar Aquí

Tuesday, March 8, 2011

Polea con dos émbolos

Posted by Juan Francisco | Tuesday, March 8, 2011 | Category: | 32 comentarios

En el siguiente post, pueden observar un modelo de una polea con dos émbolos, lo hice a manera explicativa, también encontraran un video y las piezas para la descarga respectiva.




































Las piezas las pueden descargar desde Aqui ,No sea ingrato deje su comentario.

Engrane de 16 y 96 dientes de 100 y 600 mm de diametro

Posted by Juan Francisco | | Category: | 0 comentarios

Aquí les presento la continuación del tutorial de diseño de engranes cilíndricos rectos que les he venido mostrando, además he añadido un video, pueden descargarse las piezas y el ensamblaje para que lo puedan analizar.



















Pueden descaragarlas Aqui, No sea ingrato deje su comentario.

Sunday, March 6, 2011

Audi R8 SolidWorks

Posted by Juan Francisco | Sunday, March 6, 2011 | Category: | 144 comentarios






En este post pueden encontrar el Audi R8 , que he venido haciendo siguiendo los pasos que se encuentran en los videos del Youtube.
  • El Audi R8 es un automóvil superdeportivo producido por el fabricante alemán Audi desde el año 2007.
  • El R8 tiene como competidores directos el Ferrari 458 Italia, el Lamborghini Gallardo y el Porsche 911 Turbo.
  • La disposición del motor es central trasera ,de esta forma, con un motor central se logra una distribución del peso casi perfecta, con el 44% en la parte delantera y el 56% en la posterior.
  • La carrocería del R8 está construida completamente en aluminio. Las tomas de aire no sólo son un elemento estilístico, sino que también ayudan a mejorar la aerodinámica y a refrigerar el motor.
  • La parte posterior es más ancha que la delantera, es además el primer vehículo de producción de Europa que incorpora el sistema LED también en las luces.
Ficha Técnica:
Para poder tener acceso al link de descarga se necesitas estar registrado o ser un seguidor
To access the download link you will need to be register or be a follower.

Pueden analizar el modelo en este enlace , el modelo esta en formato .EPRT E-drawings de SoliWorks 2009, si desea el fichero sldprt y sldasl del Audi R8 , deje un comentario o hágase miembro del blog: Descargar Aqui ,No sea ingrato deje su comentario.

Saturday, March 5, 2011

Diseño de Engranajes en Solidworks, haciendo uso de fórmulas matemáticas

Posted by Juan Francisco | Saturday, March 5, 2011 | Category: | 13 comentarios

Datos Necesarios para el diseño de los engranajes mostrados a continuación:

El problema es el siguiente se necesita un piñón de 16 dientes y 100 mm de diámetro con ratio de transmisión de 1 a 6, esto daba como resultado 96 dientes y 600 mm de diámetro.

Se debe de tener en consideración las siguientes definiciones:

*Para engranajes en pulgadas se utiliza el término paso diametral en vez de módulo,

*Se puede advertir que el Paso diametral=Numero de dientes / Diámetro de paso

*Y que el Módulo= Diámetro de paso/ Numero de dientes

*De estas definiciones se puede desprender que el módulo es igual al recíproco del paso diametral y por lo tanto no es su equivalente dimensional métrico. Si se conoce el paso diametral se puede obtener el módulo correspondiente, pero se tiene que advertir la definición anterior.

*Nota: para el diseño de los engranes mostrados a continuación no se realizaron los cálculos requeridos para calcular : La Capacidad de transferencia de potencia para engranes rectos , no los estoy considerando porque al hacerlo varían todos los cálculos anteriores, entre ellos el número de dientes ,además de considerar el material a utilizar. Este tutorial está enfocado básicamente al diseño del engrane y del piñón y no a las fuerzas que afectan el desempeño y funcionamiento del mismo.

Procedimiento:

*Diámetro primitivo del piñón: 100mm

*Ratio de transmisión: 6 -1

*Angulo de presión: 14.5 grados sexagesimales

*Angulo helicoidal de la base : 0 grados sexagesimales ,este puede variar pero es tema de otro tutorial

*Modulo= 600/96= 6.25 este dato debe ser el mismo para el piñón y para el engrane.

*Diámetro primitivo del engrane: Diámetro primitivo del piñón* Ratio de transmisión= 600mm

Resultados Obtenidos después de realizar los cálculos respectivos:

Tabla 1: Cálculos para los engranajes de 16 y 96 dientes respectivamente.

Fuente: Cálculos propios , haciendo Uso de la fórmulas presentadas en el libro "Diseño de Elementos de Máquinas", Autor:Ing.Juan Llori A. Editorial "Universidad Nacional de Ingenieria - Perú . Páginas 96-104 , Año 1990.

En las siguientes figuras se puede apreciar el diseño de las ruedas dentadas haciendo uso del programa de CAD parametrico SolidWorks Professional 2009, siguiendo como referencia los datos presentados en la tabla 1.

















Fig.01 .Se aprecia a las ruedas dentadas de 16 y 96 dientes con 100 mm y 600 mm de diámetro.










Fig.02. Rueda dentada de 96 dientes y 600 mm de diámetro.










Fig.03. Algunos detalles de la rueda de 96 dientes y 600 mm de diámetro.










Fig.04. Rueda dentada de 16 dientes y 100 mm de diámetro.











Fig.05. Algunos detalles de la rueda de 16 dientes y 100 mm de diámetro.











Fig.06. Soporte para las ruedas de 16 y 96 dientes .
Nota: La información presentada aquí trata de explicar la creación de Engranajes en SolidWorks siguiendo como referencia normas de construcción establecidas por fórmulas.
No sea ingrato deje su comentario.
